Användning av varistorer i mikrolikströmsmotorer

En varistor är en ickelinjär spänningsbegränsande skyddskomponent som är utformad för att absorbera överspänningsöverspänningar i kretsen och skydda precision nedströms elektroniska komponenter. Används brett i borstade mikromotorer och löser effektivt vanliga motordriftsproblem såsom kommuteringsspänningsspikar, elektromagnetiska störningar och borstslitage.

Denna artikel introducerar systematiskt arbetsprincipen för varistorer, analyserar deras kärnskyddsfunktioner i mikro motor drift och tillhandahåller standardiserade och praktiska riktlinjer för val av komponenter. Den fungerar som en professionell teknisk referens för hårdvaruingenjörer, designutvecklare och inköpspersonal.

Varistorers funktionsprincip

Ett spänningsberoende motstånd (varistor) är mycket känsligt för spänningsförändringar. Dess resistans förblir på megaohmnivån under normala lågspänningsdriftsförhållanden och sjunker kraftigt till milliohmnivån omedelbart när överspänningsstötar inträffar, vilket bildar en lågimpedansbana för att snabbt ladda ur överspänningsström och realisera spänningsskydd.

1.1 Tre karakteristiska driftzoner

Arbetstillståndet för en varistor kan delas in i tre distinkta regioner enligt den applicerade spänningen:

1) Läckageregion

När den pålagda spänningen ligger inom kretsens normala arbetsområde uppvisar varistorn extremt högt motstånd med endast en liten läckström som passerar igenom. Det påverkar inte kretsens normala funktion och förblir i ett långvarigt standbyskyddstillstånd.

2) Icke-linjär klämregion

När transienta överspänningar eller spänningsspikar uppträder i kretsen går varistorn in i det olinjära arbetsområdet. Strömmen ökar kraftigt samtidigt som terminalspänningen är stabilt klämd inom ett säkert smalt område. Detta är kärnarbetsområdet för varistorn för att absorbera överspänningar och undertrycka spikar, och den åtar sig det huvudsakliga skyddsarbetet i mikromotorkretsar.

3) Mättnadsregion

Om överspänningen fortsätter att stiga utanför lagerområdet går varistorn in i mättnadsområdet och beter sig som en linjär komponent med låg resistans, vilket resulterar i en kraftig ökning av slingströmmen. Långvarig drift i denna region kommer att orsaka överhettning av komponenter, utbrändhet och till och med keramiska sprickor. Därför är mättnadsregiondrift strängt förbjuden i praktiska tillämpningar.

1.2 Materialledningsmekanism

Vanliga metalloxidvaristorer är sintrad polykristallin halvledarkeramik, huvudsakligen gjord av zinkoxid (ZnO) med en liten mängd extra metalloxidtillsatser som vismutoxid och koboltoxid.

Varje zinkoxidkorn är insvept i ett gränsskikt med hög motståndskraft. Under nominell arbetsspänning blockerar korngränsen strömledning för att säkerställa normal kretsdrift. När spänningen överstiger tröskelvärdet uppstår Zener-nedbrytning och tunnlingseffekter vid korngränsen, komponentmotståndet sjunker abrupt och en höghastighetsurladdningskanal bildas för att frigöra överspänningsenergin omedelbart.

Kärnfunktioner hos varistorer i mikromotorer

De flesta vanliga mikromotorer är borstade DC-motorer. Under drift växlar kolborstar och kommutatorer kontinuerligt strömriktningen för ankarlindningarna. Eftersom ankarlindningen har induktiva egenskaper kommer den att lagra magnetisk energi när den aktiveras. Den momentana omkopplingen av ström under kommutering frigör massiv magnetisk energi, och bildar högspänningstransienta toppar, nämligen tillbaka elektromotorisk kraft (Back EMF).

Utan effektivt skydd orsakar kommuteringsspikar tre stora problem:

1) Accelererat motorslitage

Högspänningsspikar producerar kommuteringsgnistor, vilket orsakar erosion vid hög temperatur på kommutatorsegment och kolborstar, förvärrar mekaniskt slitage och förkortar den totala livslängden för mikromotorer avsevärt.

2) Allvarliga elektromagnetiska störningar

Kommuteringsgnistor utstrålar kontinuerligt elektromagnetiskt brus, vilket stör den normala driften av omgivande precisionsenheter som sensorer, Bluetooth-moduler och kontrollchips, vilket leder till att produkten inte överensstämmer med EMC.

3) Skada på kretskomponenten

Oundertryckta överspänningsspikar kommer att överföras till styrkretskortet, vilket enkelt bryter ner drivkretsar, kondensatorer och andra precisionskomponenter, vilket ökar produktfelfrekvensen och efterförsäljningskostnaden.

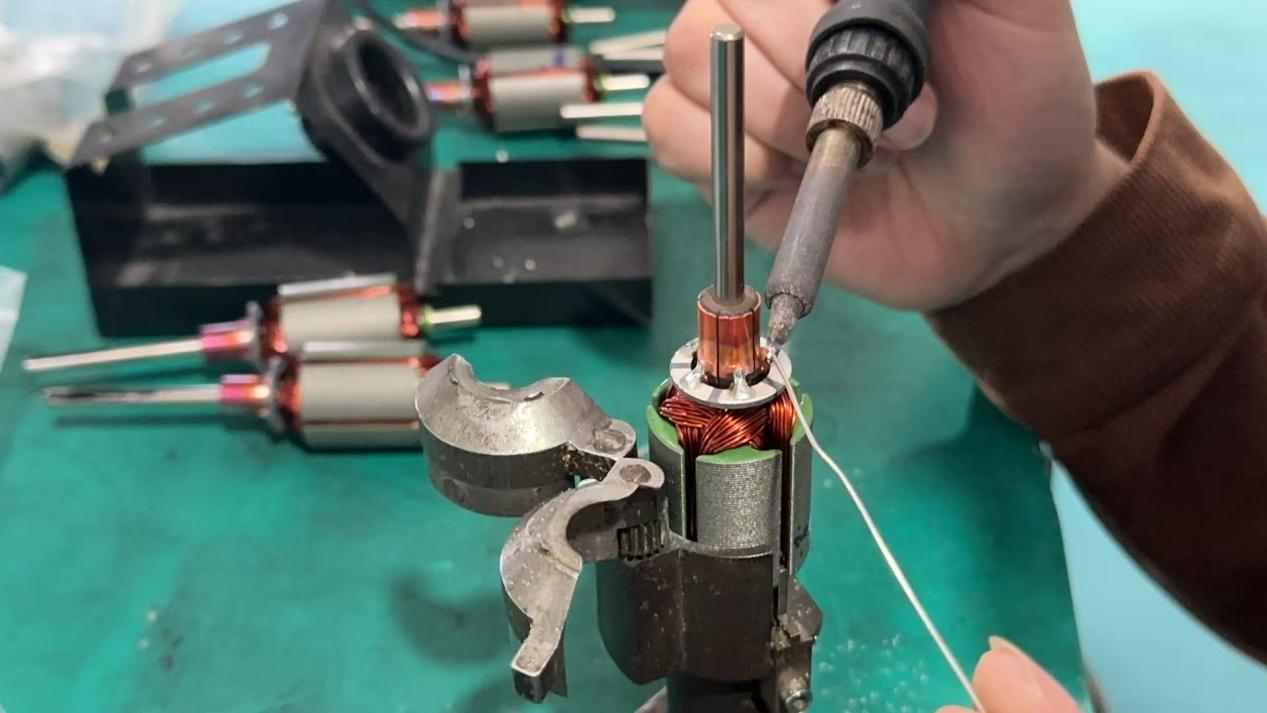

Genom att parallellkoppla en varistor vid mikromotorklämmorna kommer komponenten omedelbart att gå in i det olinjära fastspänningsområdet när kommuteringsspänningstoppar inträffar. Den tillhandahåller en lågimpedans överspänningsurladdningsbana för att klämma överspänningen inom ett säkert område, vilket ger tre kärnskyddseffekter:

1. Undertryck effektivt kommuteringsgnistor och minska slitaget på kommutatorer och kolborstar;
2. Reducera avsevärt elektromagnetisk strålningsstörning för att uppfylla industriella EMI-certifieringsstandarder;
3. Absorbera transient överspänningsenergi för att skydda backend-kretsens precisionskomponenter.

Professionell Varistor Valguide för mikromotorer

Valet av mikromotordedikerade varistorer fokuserar på två kärnparametrar: varistorspänning (V₁mA) och överspänningsströmkapacitet.

Nyckelparameter 1: Varistorspänning (V₁mA)

Varistorspänning (V₁mA), även känd som tröskelnedbrytningsspänning, hänvisar till spänningen över komponenten när en 1mA likström passerar genom varistorn. Det är den mest kritiska parametern som påverkar skyddets noggrannhet och livslängd.

Formel för val av DC-mikromotor

V₁mA = (1,8 ~ 2,2) × Motorns nominella DC-matningsspänning (Vp)

Två grundläggande urvalsbegränsningar

1. Varistorspänningen måste vara högre än den maximala kontinuerliga arbetsspänningen för systemet för att undvika falsk triggning och onormal uppvärmning;
2. Varistorspänningen måste vara lägre än den maximala motståndsspänningen för skyddade komponenter för att säkerställa effektiv fastspänning innan kretsskador uppstår.

Praktiskt tillämpningsexempel

För en 12V klassad DC-mikromotor:

Minsta valvärde: 12V × 1,8 = 21,6V

Maximalt valvärde: 12V × 2,2 = 26,4V

Rekommenderade mainstream-specifikationer: 24V / 26V varistorer.

Nyckelparameter 2: Överspänningsströmkapacitet

Överspänningsströmkapacitet hänvisar till den maximala topppulsström som en varistor kan motstå under standardtestförhållanden (25 ℃ omgivningstemperatur, specificerad överspänningsvågform och slagtider), med varistorspänningsändringen kontrollerad inom ±10 %.

Urvalsprinciper

1. En högre strömstyrka ger starkare anti-interferenskapacitet och stabilare skyddsprestanda;
2. Den faktiska överspänningsströmmen som genereras av motorn måste vara lägre än komponentens nominella maximala överspänningsström för att säkerställa långsiktig tillförlitlig drift;
3. För scenarier där överspänningsström inte kan beräknas exakt, välj specifikationer baserat på motoreffekt, start-stopp-frekvens och faktiska belastningsförhållanden.

Slutsats

Som en låg kostnad, hög tillförlitlighet och högeffektiv spänningsskyddskomponent spelar varistorer en oersättlig roll i borstade mikromotorsystem. Genom att absorbera tillbaka EMF som genereras under motorkommutering undertrycker de effektivt gnistslitage, minskar elektromagnetiska störningar, skyddar precisionskretskomponenter och förbättrar avsevärt den övergripande stabiliteten och livslängden för mikromotorutrustning.

Rimligt parameterval är nyckeln till att ge full spelning åt varistorskyddets prestanda. Om du har likströmsmotorkrav, vänligen kontakta oss för anpassad lösningssupport.
