Borstlös DC-motor (BLDC) - struktur och funktion

Borstlösa DC (BLDC) motorer har blivit allt mer populära på grund av deras effektivitet, tillförlitlighet och långa livslängd. Till skillnad från traditionella borstade motorer använder de ett elektroniskt styrsystem för att växla ström mellan lindningarna, vilket eliminerar behovet av borstar och en mekanisk kommutator. Denna design förbättrar effektiviteten, minskar slitaget och möjliggör mer exakt kontroll. Som ett resultat av detta används BLDC-motorer i stor utsträckning i applikationer som sträcker sig från industriell utrustning till konsumentelektronik.

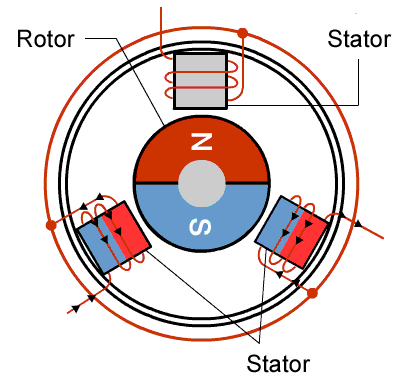

Grundläggande struktur för BLDCMotors

Stator:

Statorn är den stationära delen av en borstlös DC-motor och är ansvarig för att skapa det magnetiska fält som driver rotorn. Den består av flera kopparlindningar monterade runt en laminerad stålkärna. Dessa lindningar är anslutna till en elektronisk hastighetsregulator (ESC), som matar ström till varje fas i en specifik sekvens.

När styrenheten växlar ström mellan lindningarna ändrar magnetfältet inuti motorn kontinuerligt position, vilket skapar ett så kallat roterande magnetfält. De permanenta magneterna på rotorn följer naturligt detta rörliga fält, producerar vridmoment och får motorn att rotera.

Statorns design har en direkt inverkan på motorns prestanda. Faktorer som lindningskonfiguration, spårdesign och antalet poler kan påverka effektivitet, vridmoment, driftstemperatur och ljudnivåer. Av denna anledning anses statorn ofta vara en av de mest kritiska komponenterna i en BLDC-motor.

Rotor:

Rotorn på en borstlös DC-motor är uppbyggd av permanentmagneter som skapar ett magnetfält. Under drift samverkar detta magnetiska fält med det roterande magnetfältet som genereras av statorn, vilket producerar vridmomentet som driver motorn.

Till skillnad från statorn kräver rotorn inga lindningar eller en direkt elektrisk anslutning. Denna enklare struktur eliminerar behovet av borstar och kommutatorer, vilket minskar mekaniskt slitage och förbättrar tillförlitligheten.

Rotorn är utformad med ett specifikt antal magnetiska poler, vanligtvis från 2 till 8 beroende på applikation. Polräkning spelar en viktig roll för motorisk prestanda. Motorer med fler poler ger generellt högre vridmoment och jämnare drift vid lägre hastigheter, medan motorer med färre poler är bättre lämpade för höghastighetsapplikationer. Att välja rätt polantal är därför en viktig del av motordesignen, eftersom det direkt påverkar balansen mellan vridmoment, hastighet och total effektivitet.

permanentmagneter:

Permanenta magneter genererar magnetfältet som interagerar med statorn för att producera rotation. De flesta BLDC-motorer använder neodymjärnbor (NdFeB)-magneter eftersom de ger ett starkt magnetfält samtidigt som de förblir kompakta och lätta. I applikationer som involverar höga temperaturer eller tuffa driftsmiljöer kan samariumkobolt (SmCo)-magneter användas på grund av deras överlägsna termiska stabilitet och korrosionsbeständighet. Magneterna är säkert monterade på rotorn för att säkerställa stabil drift vid höga hastigheter.

Magnetdesign spelar en viktig roll för att bestämma motorprestanda. Faktorer som polantal, magnetplacering och magnetisk styrka påverkar alla vridmoment, hastighetskapacitet och total effektivitet. Genom att optimera dessa parametrar kan motordesigners skräddarsy en BLDC-motor för att möta de specifika kraven för olika applikationer, oavsett om prioriteringen är högt vridmoment, hög hastighet eller maximal energieffektivitet.

Typer av BLDC-motorer

Inner-Rotor BLDC-motorer

I en borstlös DC-motor med inre rotor är permanentmagnetrotorn placerad i mitten av motorn och snurrar inuti de stationära statorlindningarna. Detta är den mest använda konfigurationen för industriella och kommersiella tillämpningar. Eftersom rotorn endast upptar kärnan av motorns tvärsnitt är dess diameter och massa relativt små, vilket resulterar i låg rotationströghet. Låg tröghet betyder att motorn kan accelerera och bromsa snabbt, vilket är viktigt i servodrivningar, robotkopplingar och precisionssystem där dynamisk respons är ett kritiskt designkrav.

Den kompakta rotorn tillåter även innerrotormotorer att uppnå höga rotationshastigheter. Kombinerat med ett cylindriskt hus som integreras naturligt i standardmaskiner, är den inre rotordesignen väl lämpad för elverktyg, pumpar, kompressorer, kylfläktar och industriella drivtillämpningar där en höghastighets, kompakt motor med snabb dynamisk respons krävs. Värme som genereras i statorlindningarna kan ledas direkt genom motorhuset till den omgivande strukturen, vilket förenklar värmehanteringen vid kontinuerlig drift.

Ytterrotor BLDC-motorer

I en borstlös DC-motor med yttre rotor bildar rotorn ett cylindriskt skal eller en kopp som omger statorn och roterar runt den. Permanentmagneterna är monterade på den inre ytan av detta yttre rotorskal, vända inåt mot statorlindningarna i motorns mitt. Detta inverterade arrangemang placerar det magnetiska luftgapet med en större radie, vilket ökar den effektiva vridmomentarmen och tillåter fler magnetiska poler att rymmas runt rotorns omkrets.

Resultatet är en motor som genererar avsevärt högre vridmoment vid lägre varvtal jämfört med en innerrotorkonstruktion av motsvarande storlek och effekt. Ytterrotormotorer är därför det föredragna valet för direktdrivna applikationer där hastighetsreducerande växling inte är önskvärd - särskilt drönare och UAV-framdrivning, direktdrivna tak- och axialfläktar, elcykelnavmotorer och skivspelare eller plattor i precisionsinstrument. Avvägningen är en större ytterdiameter och högre rotationströghet, vilket begränsar dynamisk respons i förhållande till inre rotorkonstruktioner. Värmehantering kräver också mer noggrann övervägande, eftersom det roterande yttre skalet begränsar luftflödet runt statorn.

Hur roterar en BLDC-motor?

Driften av en borstlös likströmsmotor är baserad på interaktionen mellan det magnetiska fältet som genereras av statorn och de permanentmagneter som är monterade på rotorn.

När ström tillförs en statorlindning skapar den ett magnetfält som attraherar och stöter bort rotormagneterna. Denna magnetiska kraft genererar vridmoment och får rotorn att röra sig. Men om samma lindning förblev spänningssatt kontinuerligt, skulle rotorn helt enkelt inrikta sig med magnetfältet och sluta rotera.

För att hålla motorn igång måste magnetfältet inuti statorn kontinuerligt ändra läge. Detta uppnås genom en process som kallas elektronisk kommutering. Istället för att använda borstar och en mekanisk kommutator som en traditionell DC-motor, förlitar sig en BLDC-motor på en elektronisk styrenhet för att växla ström mellan olika statorlindningar med exakt tidsintervall.

Styrenheten bestämmer rotorns position med hjälp av Hall-effektsensorer eller sensorlös back-EMF-detektion. Baserat på denna information aktiverar den lämplig lindningssekvens, vilket skapar ett roterande magnetfält som kontinuerligt drar rotorn framåt.

Styrenheten består huvudsakligen av tre kärndelar: positionsåterkopplingsenheter (som Hall-sensorer eller bakåt-EMF-detektionskretsar), en mikrokontroller eller digital signalprocessor som kör intelligenta styralgoritmer och driver elektroniska komponenter som transistorer och MOSFETs för att byta strömbanor. Dessa moduler samarbetar för att realisera elektronisk kommutering och hantera spänningen för varje motorfas. Styrenheten identifierar först rotorns position via positionsåterkopplingsanordningar. Baserat på dessa positionsdata aktiverar den lindningar i rätt sekvens för att bilda ett roterande magnetfält som kontinuerligt drar rotorn framåt, vilket bibehåller ett stabilt roterande magnetfält för jämn drift, effektiv vridmomentutmatning och exakt hastighetskontroll.

Fördelar med BLDC-motorer

Hög effektivitet

BLDC-motorer är mycket effektiva eftersom de eliminerar borstfriktion och kommutatorförluster. I kombination med högpresterande permanentmagneter omvandlar de mer elektrisk energi till användbar mekanisk effekt samtidigt som de genererar mindre värme.

Lång livslängd

Utan borstar eller kommutatorer finns det färre slitagekomponenter inuti en BLDC-motor. Detta minskar underhållskraven avsevärt och bidrar till att förlänga livslängden.

Hög effekttäthet

BLDC-motorer kan leverera högt vridmoment och kraft från ett kompakt paket. Deras lätta rotordesign förbättrar också dynamisk respons och accelerationsprestanda.

Lågt elektriskt brus

Eftersom det inte finns någon borste-till-kommutator-kontakt, producerar BLDC-motorer mycket mindre elektriskt brus och elektromagnetisk störning (EMI) än traditionella borstade motorer.

Exakt kontroll

När de paras ihop med en elektronisk styrenhet, ger BLDC-motorer exakt hastighet och vridmomentkontroll över ett brett driftsområde, vilket gör dem idealiska för automations- och precisionstillämpningar.

Idealiska applikationer för BLDC-motorer

BLDC-motorer används ofta i industrier där effektivitet, tillförlitlighet och exakt kontroll är avgörande. Typiska applikationer inkluderar industriella automationssystem, robotik, CNC-utrustning, elverktyg, medicinsk utrustning och elfordon. Deras förmåga att leverera högt vridmoment, snabb respons och lång livslängd gör dem väl lämpade för krävande driftsmiljöer.

Hongyang Motor tillhandahåller skräddarsydda motorlösningar för ett brett utbud av industriella och kommersiella tillämpningar. Vårt ingenjörsteam arbetar nära kunderna för att hjälpa till att välja den mest lämpliga motortekniken baserat på prestandakrav, driftsförhållanden och kostnadsmål. Dessutom utvecklar vi aktivt en rad borstlösa DC-motorlösningar för att möta den växande efterfrågan på högre effektivitet, längre livslängd och avancerad rörelsekontrollprestanda inom olika industrier..
