50JX50S Planetväxelmotor

1. Planetväxellåda för stabil rörelse med låg bakslag
Motorn använder en flerstegs planetväxellåda med specificerat glapp på ≤2°, vilket hjälper till att minska oönskat spel under backning och upprepade rörelser. Detta gör motorn lämplig för elektriska ställdon, lyftmekanismer, positioneringssystem och industriell automationsutrustning som kräver mer kontrollerad utgående rörelse.

2. Brett förhållande från 3,7:1 till 3736:1
Med reduktionsförhållanden från 3,7:1 till 3736:1 och 1 till 5 tillgängliga växelsteg kan samma motorplattform täcka olika hastighets- och vridmomentkrav. Utgångshastigheten varierar från cirka 1621,6 varv/min till 1,6 varv/min, vilket stöder höghastighetsöverföring, kontrollerad rörelse och drift med ultralåg hastighet.

3. Upp till 20N.m utgående vridmoment för tung körning
Motorn levererar lastvridmoment upp till 20,0 N.m, cirka 204 kgf.cm, vilket ger en stark effekt för lyftsystem, elektriska ställdon, transportörer, ventildrifter, grindmekanismer och annan utrustning som kräver högt vridmoment vid låg hastighet.

4. Bromsalternativ för kontrollerade stopp- och hålltillämpningar
En bromskonfiguration är tillgänglig för tillämpningar som kräver kontrollerad stopp- eller hållprestanda. Kombinerat med 40Cr stålväxlar, kullagerstöd och ett hus av zinklegering är växellådan designad för stabil mekanisk kraftöverföring i industriell utrustning. Den utgående axeln stöder en maximal tryckkraft på ≤30kgf.

5. 24V bredområdesintegration med valfri kodaråterkoppling
Motorn är klassad till 24V och stöder ett driftområde på 6–36V, vilket gör den lättare att integrera med olika industriella kraftsystem. En valfri 5V 13PPR A/B tvåkanalskodare stöder hastighetsövervakning, rotationsriktningsdetektering och inkrementell återkoppling för automatiserade maskiner och positioneringsapplikationer.

KONTAKTA OSS 50JX50S Planetväxelmotor
  • 50JX50S Planetväxelmotor
  • 50JX50S Planetväxelmotor

Specifikationer

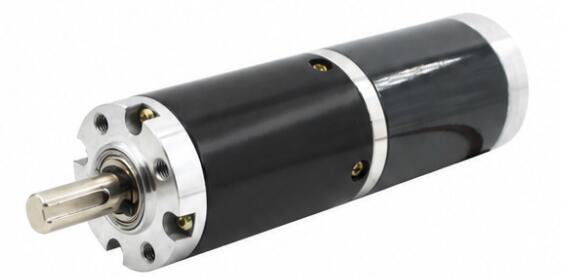

50JX50S-3 Husmaterial Zinklegering Kodare tillval

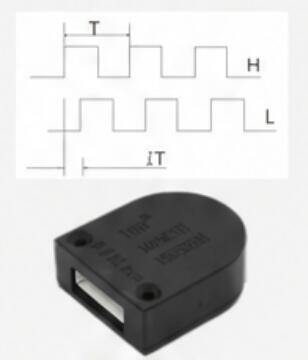

Modell TJX50RR 50JX50S-4
A-B 2 kanaler
D-Shape Encoder-5V 13PPR
Bäring Kullager
Växelmodul 0,8 M
Kommutator Borstad
Kugghjulsmaterial 40Cr stål
Max tryckkraft på axeln ≤30 kgf
Ryggfrans ≤2°
Broms tillgänglig Ja
Växelkonstruktion Planetväxel

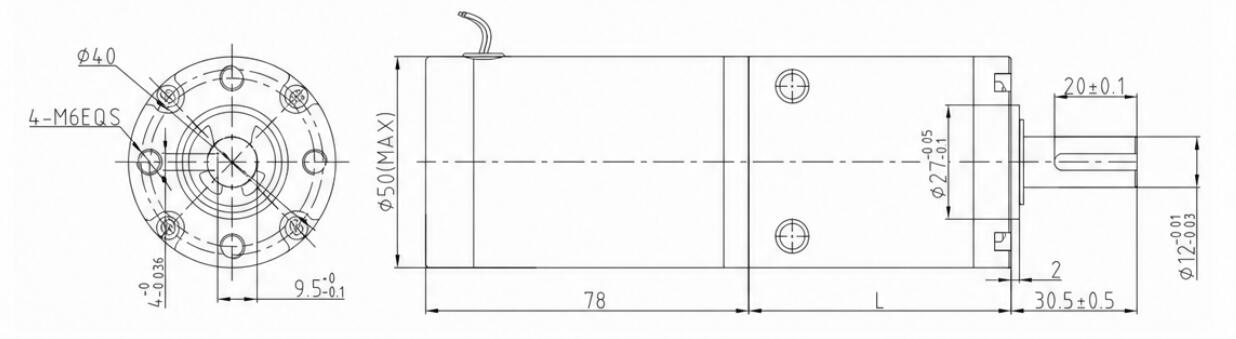

Mått (mm)
50JX50S-5

Tekniska data

DC MOTOR HASTIGHET Förhållande Gear Stages Växellåda Storlek Modellnummer Spänning Ingen belastning På last
Driftområde Märkspänning Aktuell Hastighet Aktuell Vridmoment Hastighet
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Vridmomentenhetsomvandling: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Om du behöver andra parametrar, vänligen kontakta kundtjänst.
