57JX5795BL Borstlös planetväxelmotor

1. Borstlös växelmotor för långvarig kontinuerlig drift
Motorn kombinerar en borstlös likströmsmotor med en planetväxellåda för att ge stabil kraft under långa driftscykler. Dess borstlösa kommuteringsdesign undviker mekanisk kontakt med borsten, vilket gör den lämplig för utrustning som kräver konsekvent rotation, minskat borstrelaterat slitage och pålitlig långtidsdrift.

2. 20N.m högt vridmoment från en kompakt planetväxellåda
Med ett utgående vridmoment på upp till 20.0N.m, omvandlar motorn höghastighetsmotorinmatning till en stark användbar uteffekt. Den är lämplig för lyftmekanismer, elektriska ställdon, transportörer, ventildrifter, grindsystem och annan automationsutrustning som kräver högt vridmoment vid kontrollerad hastighet.

3. Flexibelt utgångsval från 3,7:1 till 3736:1
Växellådan erbjuder reduktionsförhållanden från 3,7:1 till 3736:1 med 1 till 5 växelsteg. Utgångshastigheten sträcker sig från cirka 1621,6 varv/min till 1,6 varv/min, vilket gör det möjligt för en motorserie att täcka snabb transmission, kontrollerad rörelse och applikationer med ultralåg hastighet och tung belastning.

4. Hallfeedback och extern drivrutin för responsiv BLDC-kontroll
Motorn använder trefas BLDC-ledningar med MA, MB och MC fasanslutningar, Hall-signaler och en 24V VCC-ingång och kräver en extern motordrivenhet. Denna konfiguration stöder elektronisk kommutering, hastighetsreglering, rotationsriktningskontroll och rörelsekoordination på systemnivå i automatiserade maskiner.

5. Lågspelad transmission med bromstillgänglighet
Specifikt växellådsspel är ≤2°, vilket hjälper till att minska oönskade rörelser vid backning och upprepad positionering. En bromskonfiguration är tillgänglig för tillämpningar som kräver kontrollerat stopp eller hållning. Växellådan använder också 40Cr stålväxlar, kullagerstöd och ett hus av zinklegering, med axeltryckkraft upp till ≤30kgf.

KONTAKTA OSS 57JX5795BL Borstlös planetväxelmotor
  • 57JX5795BL Borstlös planetväxelmotor
  • 57JX5795BL Borstlös planetväxelmotor
  • 57JX5795BL Borstlös planetväxelmotor

Specifikationer

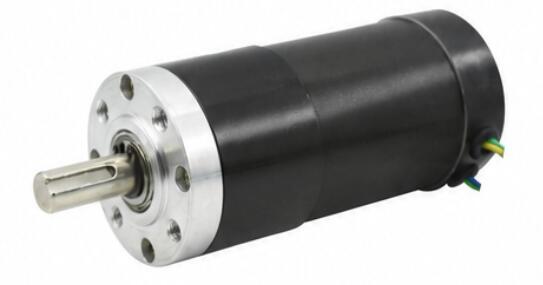

57JX5795BL-3 Husmaterial Zinklegering BLDC trådanslutningar
Modell TJX57R5795BL Gul MA
Bäring Kullager Grönt MB
Växelmodul 0,8 M Blå MC
Kommutator Borstlös Svart GND
Växelmaterial 40Cr stål Gul HA
Max tryckkraft på axeln ≤30 kgf Grönt HB
Ryggfrans ≤2° Blå HC
Broms tillgänglig Ja Röd VCC
Växelkonstruktion Planetutrustning Kräv motordrivrutin

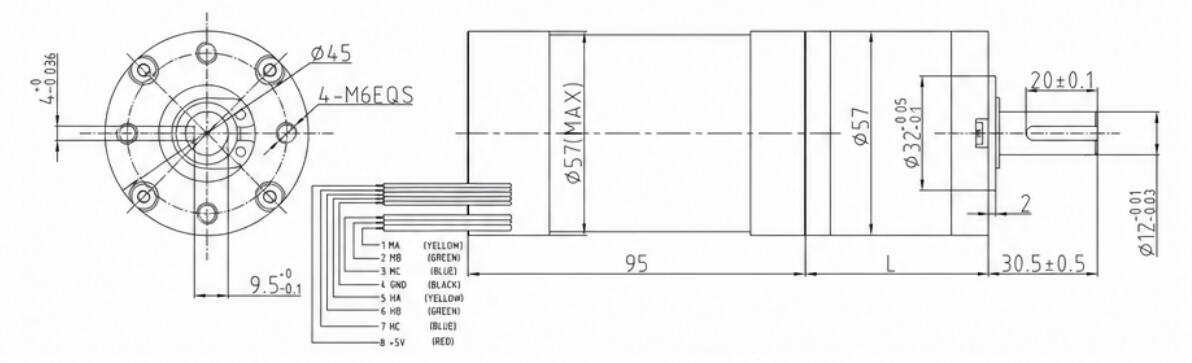

Mått (mm)
57JX5795BL-4

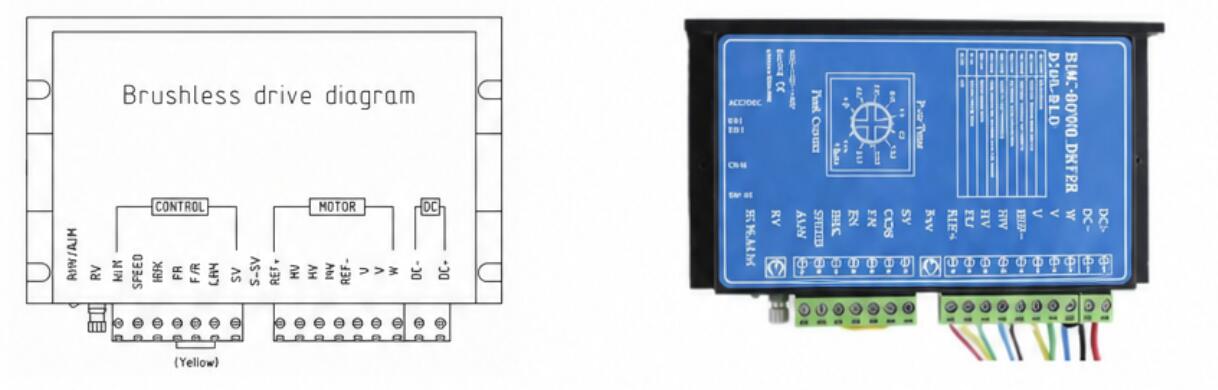

Motor förare
57JX5795BL-5


Tekniska data

DC MOTOR HASTIGHET Förhållande Gear Stages Växellåda Storlek Modellnummer Spänning Ingen belastning På last
Driftområde Märkspänning Aktuell Hastighet Aktuell Vridmoment Hastighet
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Vridmomentenhetsomvandling: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Om du behöver andra parametrar, vänligen kontakta kundtjänst.
