22JX180 Borstad planetväxelmotor

1. Kompakt kraft för design med begränsad utrymme
Behöver du mer kraft utan att förstora din utrustning? Denna mini planetväxelmotor levererar effektiv utväxling i en kompakt 22 mm växellåda, vilket gör den idealisk för robotar, smarta enheter, lås och små automationssystem.

2. Enkel hastighets- och vridmomentmatchning
En motorplattform, flera drivlösningar. Välj från ett brett utbud av reduktionsförhållanden för att matcha din önskade hastighet och vridmoment utan att göra om hela det mekaniska systemet.

3. Byggd för kontrollerad och exakt rörelse
Planetväxelstrukturen och designen med lågt glapp hjälper till att leverera jämnare, mer förutsägbara rörelser för robotleder, matare, ställdon, instrument och andra applikationer för rörelsekontroll.

4. Redo för återkopplingskontrollerade system
För applikationer som kräver hastighets- eller positionsåterkoppling kan en A/B tvåkanalsgivare som tillval hjälpa till att förbättra motorstyrning och systemintegration.

5. Anpassade motorlösningar från prototyp till produktion
Tillgänglig för OEM- och ODM-projekt med flexibla utväxlingsförhållanden, axelkonfigurationer och kodaralternativ. Lämplig för prototyptestning, utveckling av små partier och volymproduktion.

KONTAKTA OSS 22JX180 Borstad planetväxelmotor
  • 22JX180 Borstad planetväxelmotor
  • 22JX180 Borstad planetväxelmotor
  • 22JX180 Borstad planetväxelmotor
  • 22JX180 Borstad planetväxelmotor

Specifikationer

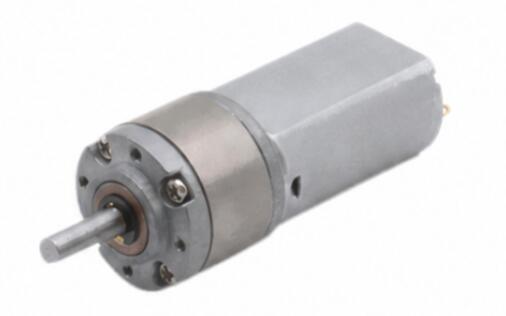

22JX180-5 Husmaterial Zinklegering Kodare tillval

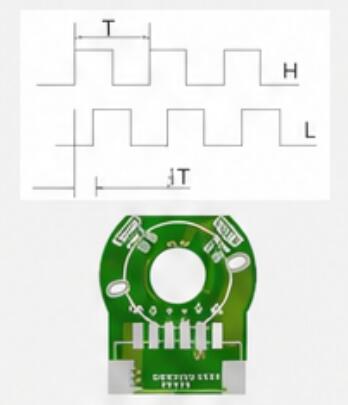

Modell TJX22RC 22JX180-6
A-B 2 kanaler
180Encoder-5V 12PPR

Bäring Oljelager
Växelmodul 0,3 M
Kommutator Borstad
Kugghjulsmaterial Sintrat stål
Max tryckkraft på axeln ≤5 kgf
Ryggfrans ≤2°
Broms tillgänglig Nej
Växelkonstruktion Planetväxel

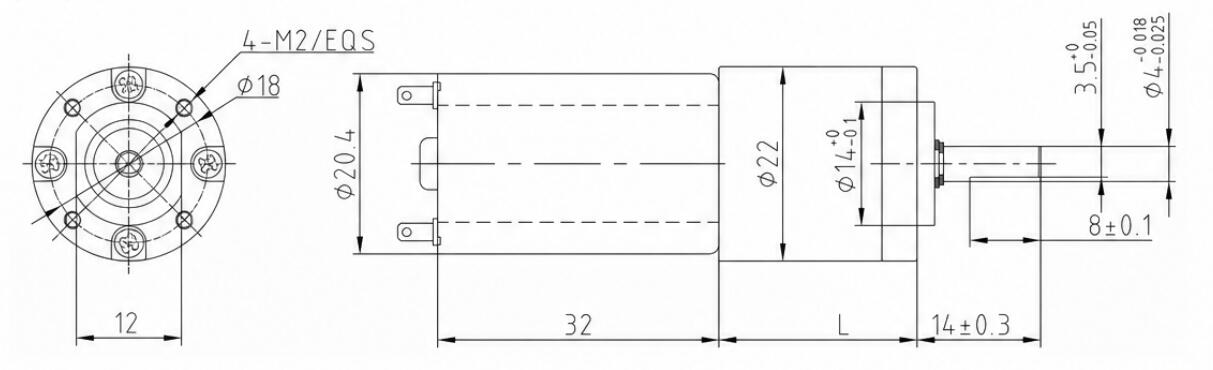

Mått (mm)
22JX180-7

Tekniska data

DC MOTOR HASTIGHET Förhållande Gear Stages Växellåda Storlek Modellnummer Spänning Ingen belastning På last
Driftområde Märkspänning Aktuell Hastighet Aktuell Vridmoment Hastighet
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Vridmomentenhetsomvandling: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Om du behöver andra parametrar, vänligen kontakta kundtjänst.
