24JX370 Borstad planetväxelmotor

1. Flera utväxlingsförhållanden för flexibelt val av hastighet och vridmoment
Finns med 1–5 stegs planetväxellådor och reduktionsförhållanden från 3,7:1 till 3736:1, vilket gör att kunderna kan välja rätt utgående hastighet och vridmoment för olika drivsystem.

2. Kompakt 24 mm planetväxellåda
Växellådan med en diameter på 24 mm ger en kompakt drivlösning för utrymmesbegränsad utrustning, inklusive robotmekanismer, smarta lås, varuautomater, medicinsk utrustning och små automationssystem.

3. Stabil och hållbar växellåda
Byggd med en planetväxelstruktur, kugghjul av sintrade stål, kullagerstöd och 0,4M växelmodul för att ge stabil kraftöverföring för kompakta mekaniska applikationer.

4. Brett 3–18V DC-driftområde
Designad för 3–18V DC-drift med en märkspänning på 12V. Beroende på det valda utväxlingsförhållandet varierar utgående hastighet från 1,4 till 1405,4 rpm och utgående vridmoment når upp till 2,00 N·m.

5. Lågt glapp och OEM/ODM-stöd
Glappet är ≤2°, vilket hjälper till att förbättra positioneringsprestandan i precisionsorienterade drivsystem. OEM/ODM-anpassning, alternativ för utgående axel och provbeställningar är tillgängliga för projektutveckling.

KONTAKTA OSS 24JX370 Borstad planetväxelmotor
  • 24JX370 Borstad planetväxelmotor
  • 24JX370 Borstad planetväxelmotor
  • 24JX370 Borstad planetväxelmotor

Specifikationer

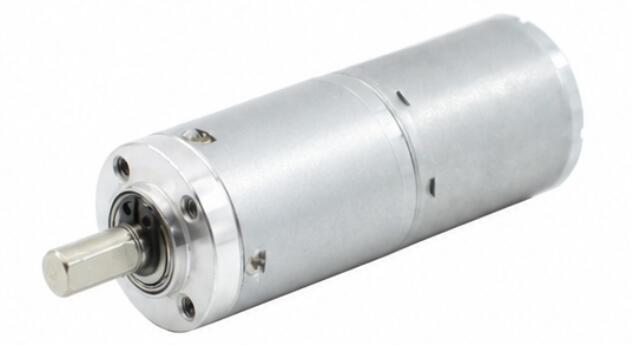

24JX370-3 Husmaterial Zinklegering Kodare tillval
Modell TJX24RA Kan inte vara med kodare
Bäring Kullager
Växelmodul 0,4 M
Kommutator Borstad
Kugghjulsmaterial Sintrat stål
Max tryckkraft på axeln ≤7 kgf
Ryggfrans ≤2°
Broms tillgänglig Nej
Växelkonstruktion Planetväxel

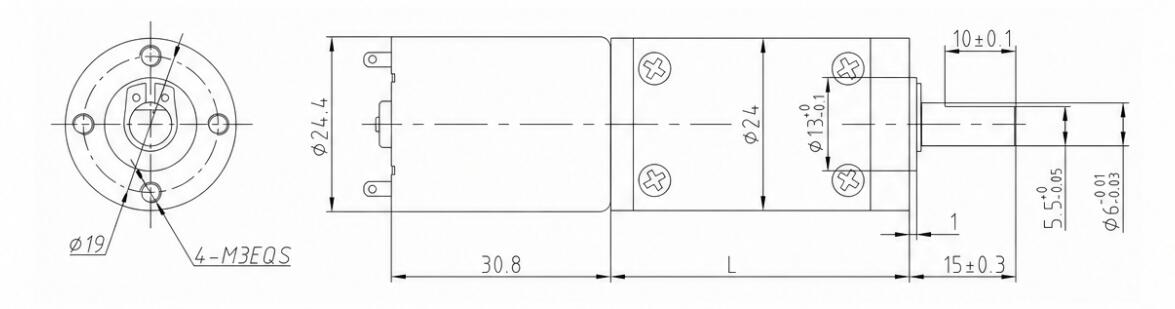

Mått (mm)
24JX370-4

Tekniska data

DC MOTOR HASTIGHET Förhållande Gear Stages Växellåda Storlek Modellnummer Spänning Ingen belastning På last
Driftområde Märkspänning Aktuell Hastighet Aktuell Vridmoment Hastighet
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Vridmomentenhetsomvandling: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Om du behöver andra parametrar, vänligen kontakta kundtjänst.
